# 对象图
展现了某一时刻一组对象以及他们之间的关系，描述了在类图中所建立的实物的实例的静态快照

类名、属性
对于一个对象来说 他们的行为应该都是一样的，所以方法可以省略掉
![image](https://cdn-imagehost.xyzttt.xyz/image/2026/05/16/hf2vul.webp)

一般在属性中会把属性对应的值写出来
![image](https://cdn-imagehost.xyzttt.xyz/image/2026/05/16/hgsw0w.webp)

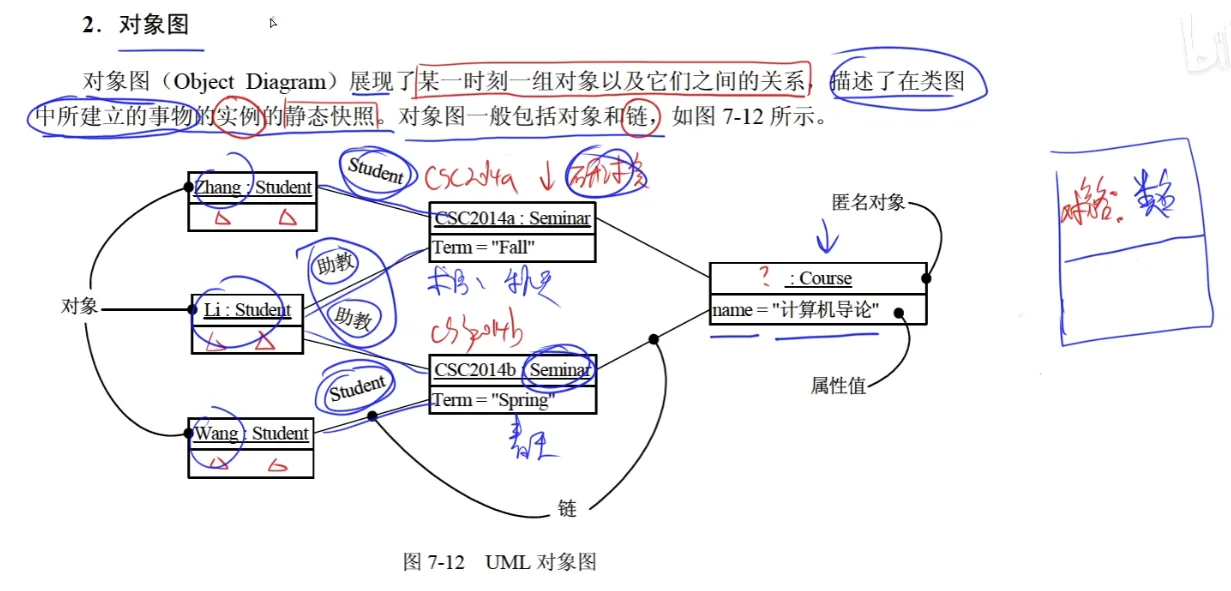

张三王五作为学生参加研讨会，李四作为助教参加研讨会

---
# 用例图

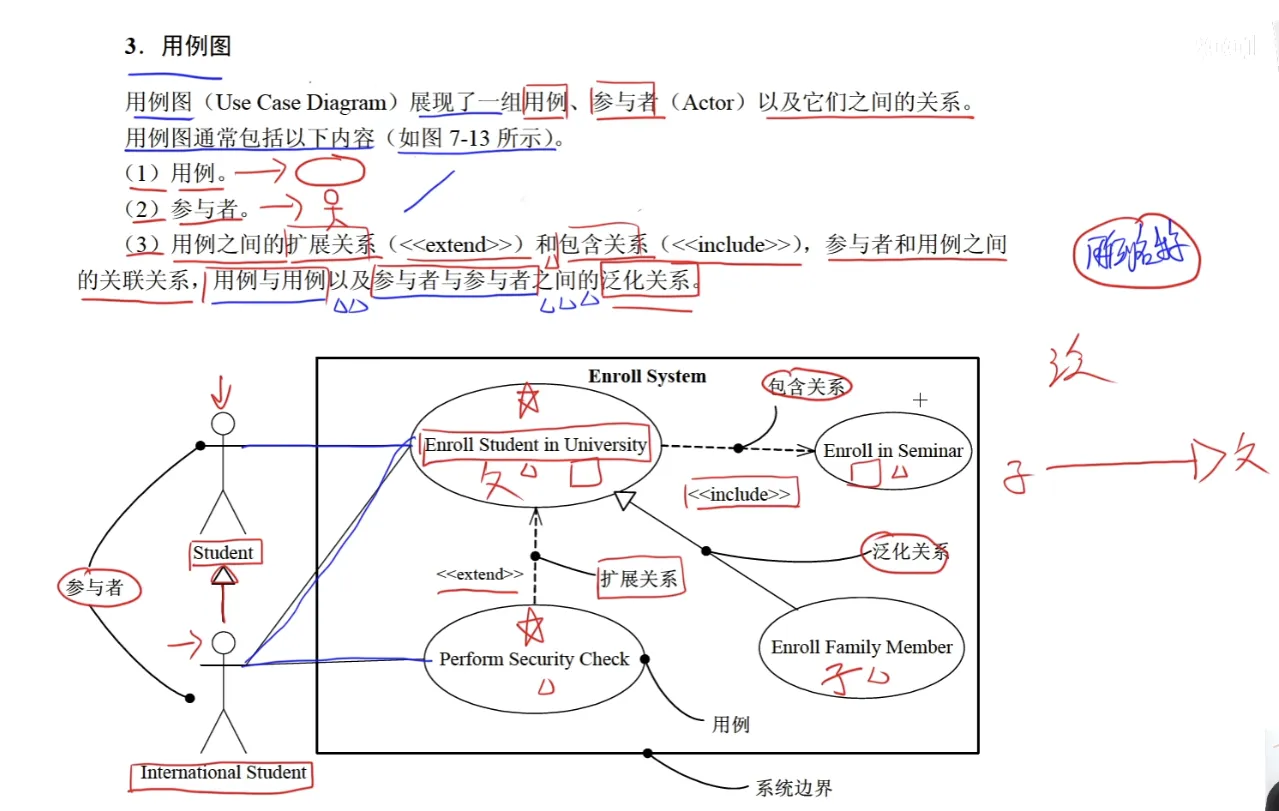

展现了一组用例、参与者以及他们之间的关系
- 用例：椭圆
- 参与者：小人
- 用例之间的扩展关系 `<<extend>>` 和 包含关系 `<<include>>`
- 参与者和用例之间的关联关系
- 用例与用例，参与者与参与者之间的泛化关系

![image](https://cdn-imagehost.xyzttt.xyz/image/2026/05/16/i9j2jz.webp)

学生：一般，留学生：特殊

---
# 包含关系：
用例和用例之间的关系
一个用例，包含 另一个用例
虚线，小箭头，上面写` <<include>>` ，
箭头右边是被包含的用例，左边是基本用例（包含用例）
![image](https://cdn-imagehost.xyzttt.xyz/image/2026/05/16/id6dl5.webp)

用例 A 包含 用例 B：
![image](https://cdn-imagehost.xyzttt.xyz/image/2026/05/16/id0hb7.webp)

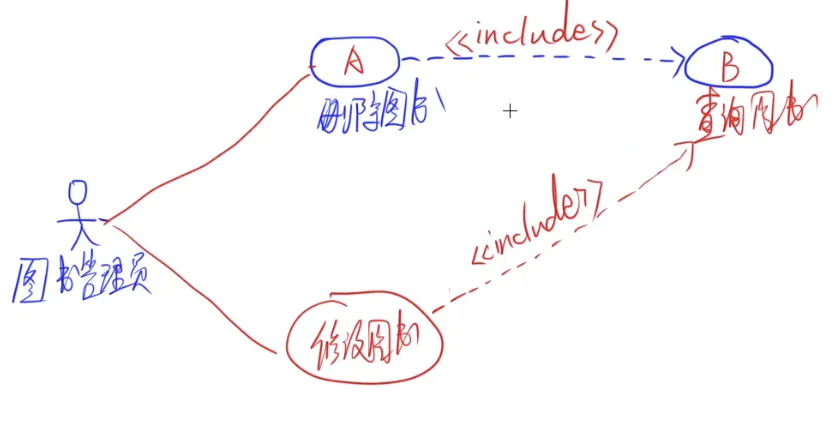

可以理解为，B 用例是从 A 用例里分解出来的东西，执行 A 用例的时候一定会包含 B 的用例

![image](https://cdn-imagehost.xyzttt.xyz/image/2026/05/16/iq59ef.webp)
用户在商城想要查看订单、修改收货地址，都需要先登录才能做这些操作：

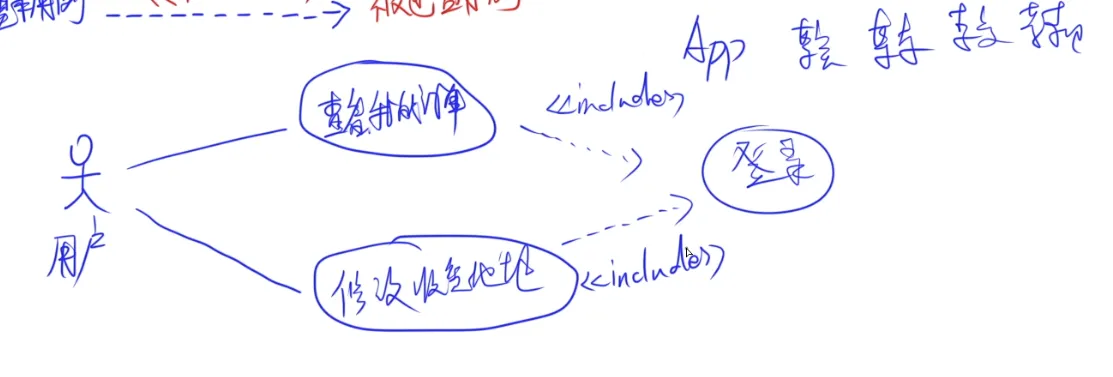

![image](https://cdn-imagehost.xyzttt.xyz/image/2026/05/16/irye4u.webp)
就是你想要执行左边的这些用例，要先执行右边的用例

---
# 扩展关系
用例和用例之间的关系
一个用例执行的时候，可能会发生一些特殊的情况，或可选的情况。这种情况就是这个用例的扩展用例。
箭头右边是基本用例，箭头左边是扩展用例
扩展用例 指向 基本用例
![image](https://cdn-imagehost.xyzttt.xyz/image/2026/05/16/iufhl3.webp)
特殊情况：
学生执行还书的操作，如果没在规定的时间还书，发生了逾期，就要交罚款
这就是在执行一个用例（还书）的时候，有一些特殊的情况（罚款）
![image](https://cdn-imagehost.xyzttt.xyz/image/2026/05/16/iw7qc0.webp)
可选的情况：

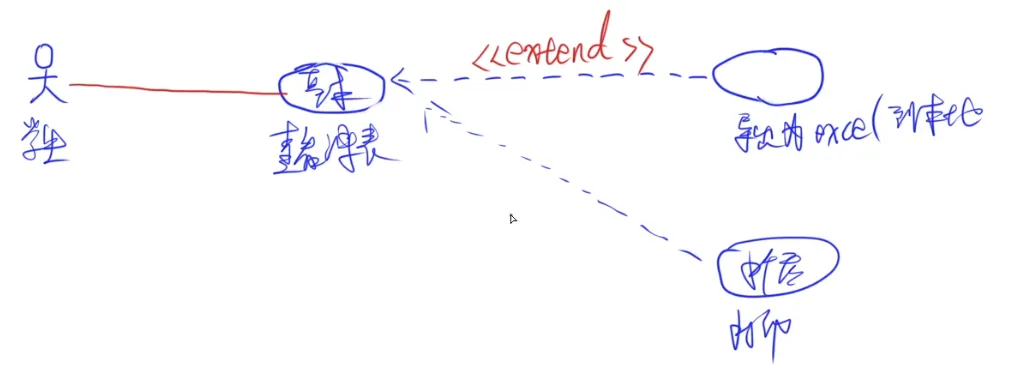

学生查看课表的时候，有一个 导出为 excel 到本地的操作，这就是可选的操作。
也可以直接打印，也是一个可选的情况
![image](https://cdn-imagehost.xyzttt.xyz/image/2026/05/16/ixc6wa.webp)

---
# 泛化关系
参与者与参与者，用例与用例的关系

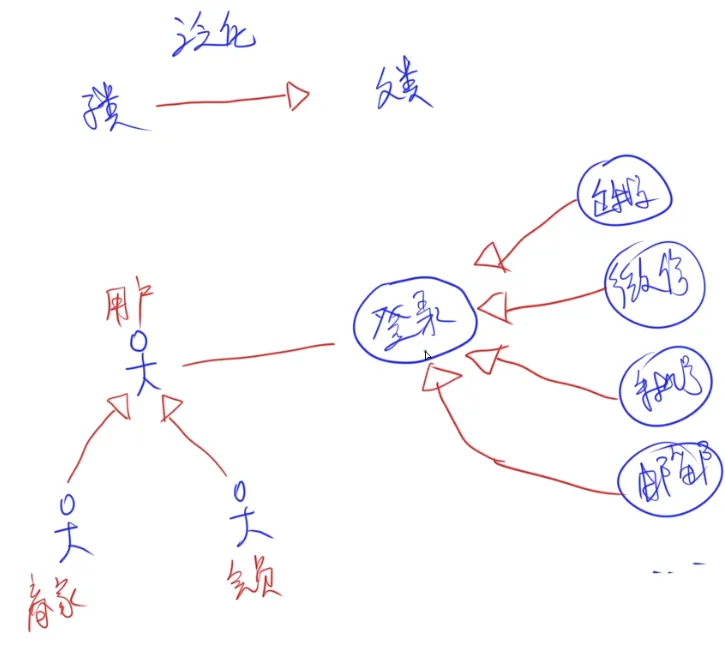

![image](https://cdn-imagehost.xyzttt.xyz/image/2026/05/16/j0pfgi.webp)

---
用例图用于对系统的 **静态** 用例视图进行建模
静态：类图、对象图、用例图都是静态的

对系统的静态用例视图建模是：
- 对系统的语境建模
- 对系统的需求建模

---
# 交互图
用于对系统的 **动态** 方面进行建模。一张交互图表现的是一个交互，由一组对象和它们之间的关系组成

序列图：强调消息时间顺序的交互图
通信图：强调接收和发送消息的对象的结构组织的交互图

# 序列图
也叫 顺序图。序列图是场景的图形化表示，描述了以时间顺序组织的对象之间的交互活动

图的上方：对象，沿水平方向排列。发起交互的对象在左边，下级对象一次放在右边
对象名：类名
把这些 对象发送和接收的消息 沿垂直方向 按时间顺序从上到下放置。这样就提供了控制流随时间推移的清晰的可视化轨迹

序列图：有对象生命线，一个对象有一个生命像，垂直的虚线
表示一个对象在一段时间内存在。

序列图：有控制焦点。瘦高的矩形。
表示一个对象执行一个动作所经历的时间段，既可以是直接执行，也可以通过下级过程执行
矩形的顶部表示动作的开始，底部表示动作的结束

消息
- 消息：指向他要发送的对象
- 同步消息：调用消息，实线加箭头。发送一个消息过去，等待接收对象返回给你消息，才能继续
- 异步消息：箭头只有一半。发送一个消息过去，不需要等待返回消息
- 返回消息：虚线，往回指，

同步消息：
![image](https://cdn-imagehost.xyzttt.xyz/image/2026/05/16/jy1wgo.webp)

对象销毁：
对象可以在交互过程中销毁，他们的生命线在接收到构造行为 destroy 的消息时结束，一个大 X 表示生命结束

---
# 通信图
强调收发消息的对象的结构组织，也称 协作图
强调参加交互的对象的组织

将参加交互的对象作为图的顶点，对象名：类名，
把连接这些对象的链表示为图的弧
用对象发送和接收的消息来修饰这个链

通信图有路径，指出一个对象如何与另一个对象链接，在链的末端附上一个路径构造型。
通信图有顺序号：表示一个消息的时间顺序，可以给消息加一个数字前缀，从 1 号消息开始

序列图和通信图可以互相转换

---
# 状态图
展现了一个状态机，由状态、转换、事件、活动组成

状态、活动
状态图中定义的状态：初态（实心圆点）、终态（黑圆点外加一个圆）、中间状态
状态用 圆角四边形表示。上：状态名、中：状态变量的名称和值（可选）、下：活动表（可选）。

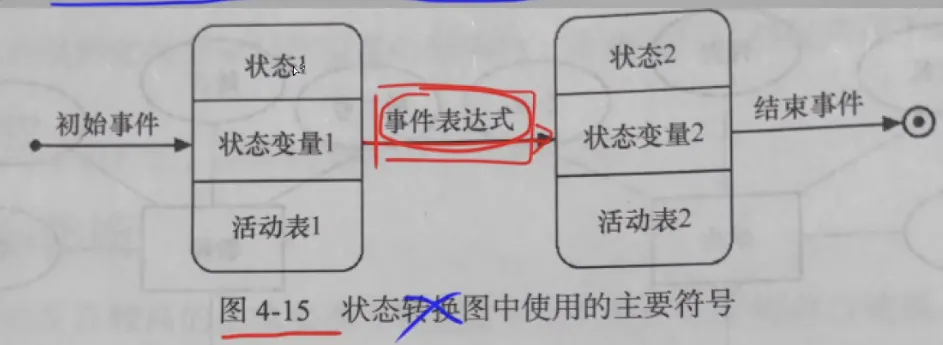

状态和状态间的转换：带箭头的线。箭头线上：事件表达式
![image](https://cdn-imagehost.xyzttt.xyz/image/2026/05/16/ntxon9.webp)

初态只能有一个，终态可以没有也可以有多个
![image](https://cdn-imagehost.xyzttt.xyz/image/2026/05/16/nulnsw.webp)

---
# 活动：
由很多个动作组成
语法：
事件名（参数表）/ 动作表达式

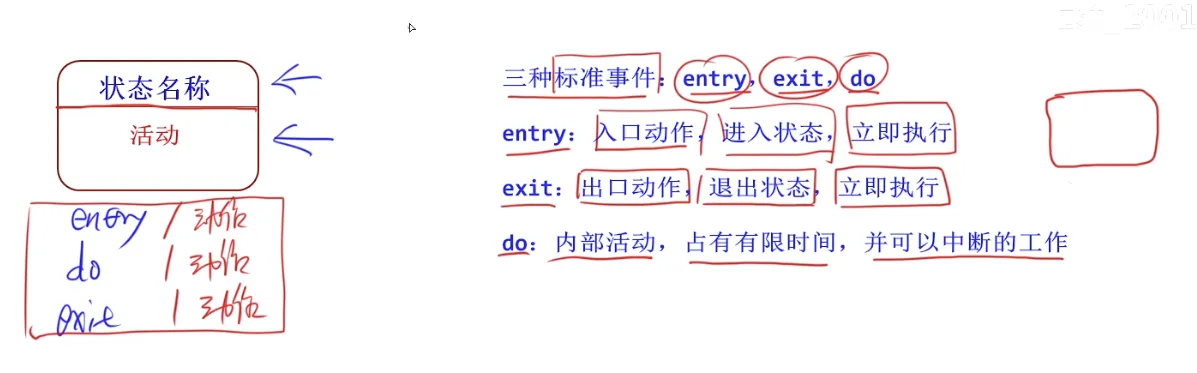

事件名：任何事件的名称，但有 3 种标准事件：entry（进入当前状态）、exit（退出当前状态）、do（处于当前状态）

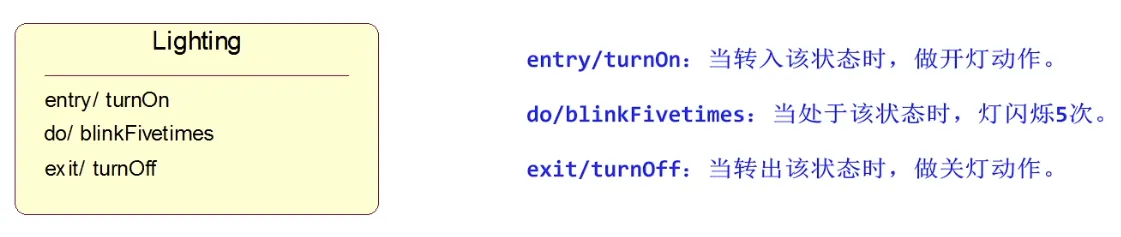

entry / 动作
![image](https://cdn-imagehost.xyzttt.xyz/image/2026/05/16/nzh93l.webp)

![image](https://cdn-imagehost.xyzttt.xyz/image/2026/05/16/nx2pnd.webp)

---
# 事件
![image](https://cdn-imagehost.xyzttt.xyz/image/2026/05/16/o03vp9.webp)
某个特定时刻发生的：事件

转换包括两个状态。
事件发生的时候，会触发转换（迁移），源状态转换成目标状态

在状态转换的箭头线上标出 出发转换的事件表达式：
事件（监护条件）/ 动作
如果在箭头线上没标明事件，表示在源状态的内部活动执行完成后，自动触发转换

事件表达式语法：
事件说明 [ 守卫条件（监护条件）] / 动作表达式

活动（动作）可以在状态内执行，也可以在状态转换（迁移）时执行

事件说明的语法：事件名

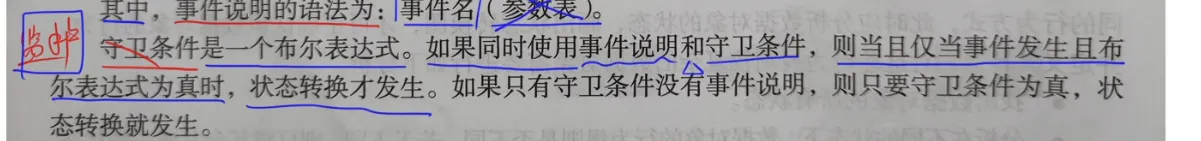

监护条件：布尔表达式
![image](https://cdn-imagehost.xyzttt.xyz/image/2026/05/16/owwih6.webp)
动作表达式：是一个过程表达式，当状态转换开始时执行该表达式
![image](https://cdn-imagehost.xyzttt.xyz/image/2026/05/16/p0wdjc.webp)

---
# 构件图
也叫 组件图
![image](https://cdn-imagehost.xyzttt.xyz/image/2026/05/16/s5e10p.webp)

如果有这个符号：
![image](https://cdn-imagehost.xyzttt.xyz/image/2026/05/16/s5ye3q.webp)

就说明这个对象有构件

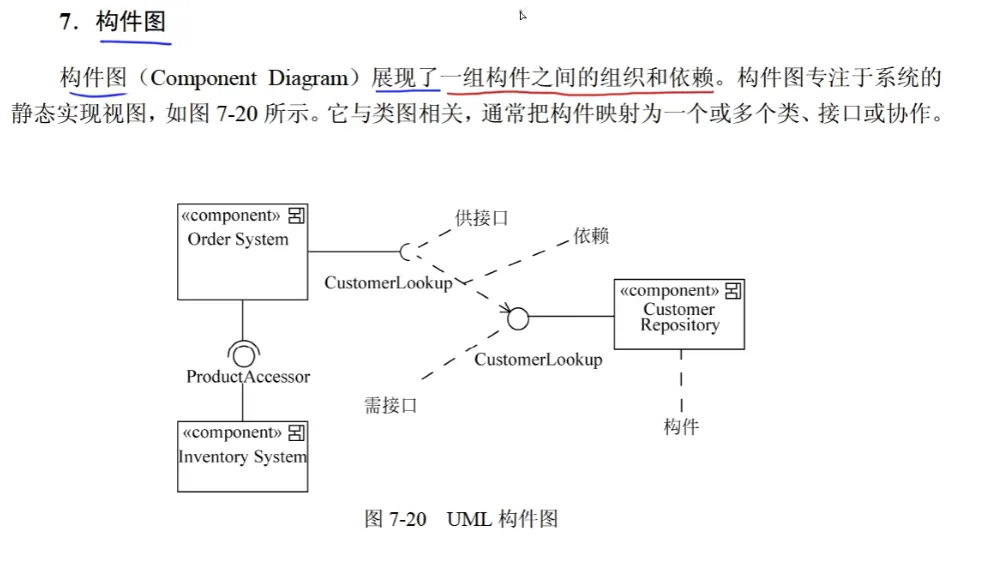

构建图：展现了一组构件（组件）之间的组织和依赖。
![image](https://cdn-imagehost.xyzttt.xyz/image/2026/05/16/s7asqo.webp)
供接口 依赖 需接口

供接口和需接口组合在一起：
![image](https://cdn-imagehost.xyzttt.xyz/image/2026/05/16/sa48ft.webp)
需接口 对应的构件 来实现相应的功能

---
# 部署图
![image](https://cdn-imagehost.xyzttt.xyz/image/2026/05/16/sbhd4i.webp)

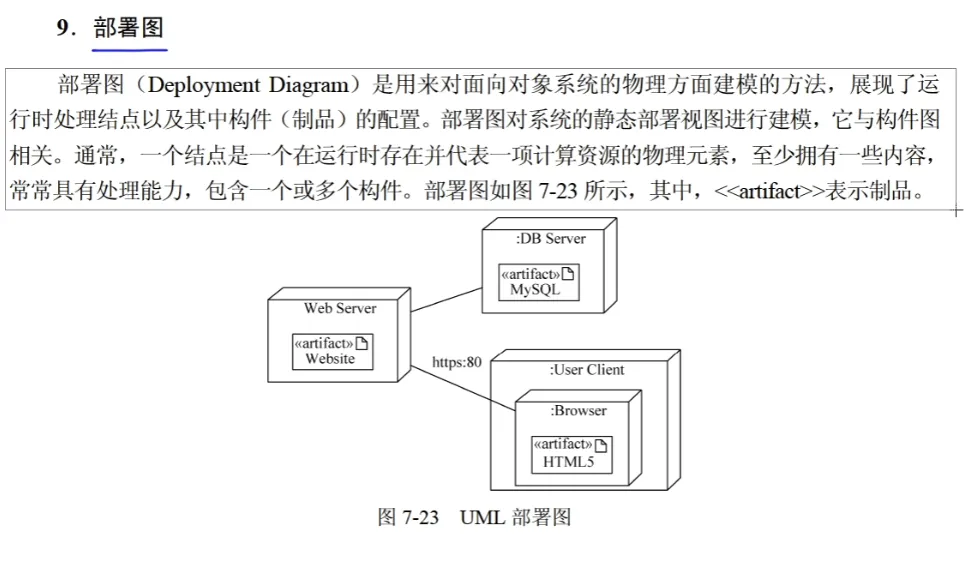

`<<artifact>>`：制品
对面向对象系统的 物理方面 建模的方法

部署图展现了 系统的 软件和硬件 之间的关系，
在实施阶段使用

---
