# 数据库 逻辑结构设计

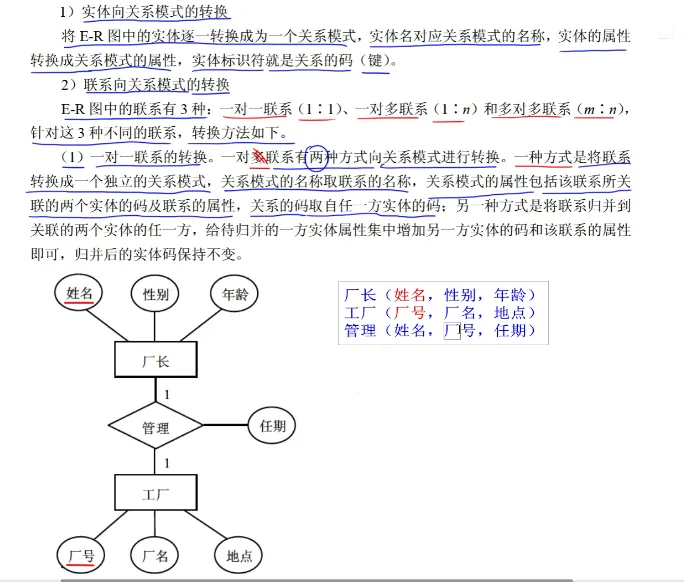

E-R 图关系模式的转换：

实体向关系模式的转换

## 联系向关系模式的转换：
方式一：（一般不用）
![image](https://cdn-imagehost.xyzttt.xyz/image/2026/05/12/me74p3.webp)

方式二：将联系归并到关联的两个实体的任一方，给待归并的一方实体属性集中增加另一方实体的码和该联系的属性。归并后的实体码保持不变

要归并厂长这个实体，所以要给厂长这个实体增加另一方实体的码，还有联系的属性
厂长（姓名，性别，年龄，厂号，任期）
工厂（厂号，厂名，地点）
![image](https://cdn-imagehost.xyzttt.xyz/image/2026/05/12/n66qyd.webp)

## 一对多联系的转换：

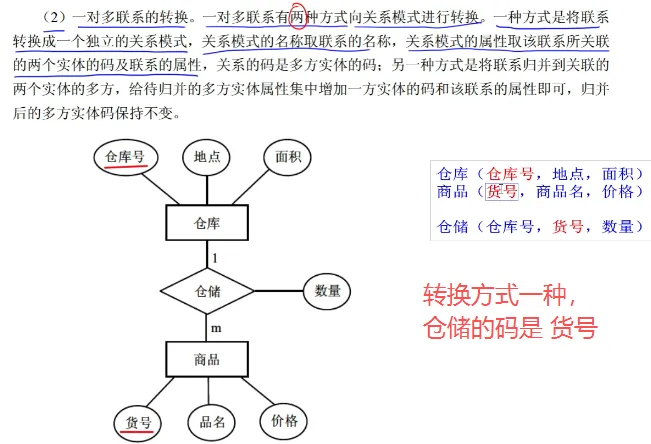

方式一：不常用，将联系转换成一个独立的关系模式。关系模式的属性取该联系所关联的两个实体的码及联系的属性，关系的码是多方实体的码

![image](https://cdn-imagehost.xyzttt.xyz/image/2026/05/12/naejkw.webp)

方式二：将联系归并到关联的两个实体的 **多方**，给待归并的多方实体属性集中增加一方实体的码 和 该联系的属性即可，归并后的多方实体码保持不变

![image](https://cdn-imagehost.xyzttt.xyz/image/2026/05/12/nhhxha.webp)

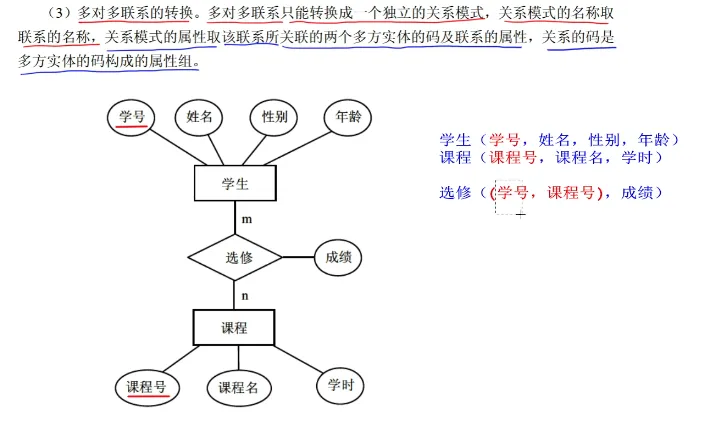

## 多对多联系的转换
多对多智能转换成一个独立的关系模式，关系模式的名称取联系的名称，
关系模式的属性取 该联系所关联的两个多方实体的码及联系的属性，关系的码是多方实体的码构成的属性组
![image](https://cdn-imagehost.xyzttt.xyz/image/2026/05/12/nj954f.webp)

---
# 数据库的控制功能

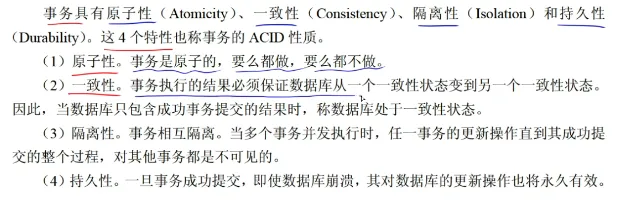

事务管理
![image](https://cdn-imagehost.xyzttt.xyz/image/2026/05/12/m1a4mj.webp)

---
# 面向过程和面向对象

举例：把大象装进冰箱需要几步？
1、打开冰箱
2、把大象装进冰箱
3、关上冰箱

面向过程；
关心的是，我该怎么做？
一步步去实现这个功能
1、我 打开冰箱
2、我 把大象装进冰箱
3、我 关上冰箱

面向对象：
关心的是，我该让谁（对象）去做？
去调用对象的操作，来实现这个功能。
万物皆对象。对象在做这件事情

对象：冰箱、大象

冰箱打开门
大象钻进冰箱
冰箱关上门

---
# 面向对象的基本概念
面向对象 = 对象（Object）+ 分类（类，Classification）+ 继承（Inheritance）+ 通过消息的通信

---
# 类
一个类定义了一组大体上相似的对象，一个类所包含的 方法 和 数据 描述一组对象的共同行为和属性。
把一组对象的 共同特征 加以抽象 并存储在一个类中，是面向对象技术最重要的一点。

类 是在对象之上的抽象，对象 是 类 的具体化，是 类 的 实例（Instance）

类 分为三种：
- 实体类：
	- 实体类的对象表示显示世界中真实的实体，比如，人、物 等
	- 实体类 是 应用领域中的核心类，一般用于保存系统中的信息，以及 提供针对这些信息的相关处理行为
- 接口类（边界类）
	- 接口类（边界类）的对象为 用户提供一种与系统合作 **交互** 的方式，分为 人 和 系统 两大类
	- 人的接口：可以是显示屏、窗口、Web 窗体、对话框、菜单、列表框、其他显示控制、条形码、二维码 或者 用户与系统交互的其他方法
	- 系统的接口：涉及到吧数据发送达到其他系统，或者从其他系统接受数据
- 控制类：
	- 用来控制活动流，充当 **协调者**

有些类之间存在：一般（父类）和特殊（子类）关系
- 某个类 是 一些类 的一般情况，这是一种 is-a 关系。
- 特殊类是一种一般类，比如，“汽车” 类、“轮船” 类、“飞机” 类，都是一种 “交通工具”类。特殊类是一般类的子类
- 一般类是父类，特殊类是子类

---
# 对象
对象 是 基本的运行时的实体，包括：
- 数据、属性（状态、成员变量）
- 作用于数据的操作（行为、方法、函数、成员函数）

一个对象通常可由：
- 对象
- 属性
- 方法

创建一个对象（java）：
```java
类名 对象名 = new 类名();
```

调用属性、方法：
```java
对象名.属性（成员变量、成员方法）;
```

---
# 消息
对象之间进行通信的一种构造。
当一个消息发送给某个对象时，包含要求接收对象去执行某些活动的信息
![image](https://cdn-imagehost.xyzttt.xyz/image/2026/05/12/p3tk81.webp)

对象.动作（外界消息）
给 m1 这个对象，发送 ChangeLevel 这个方法（消息），外界信息，可能包含某种参数：2

不用管接收对象有什么响应

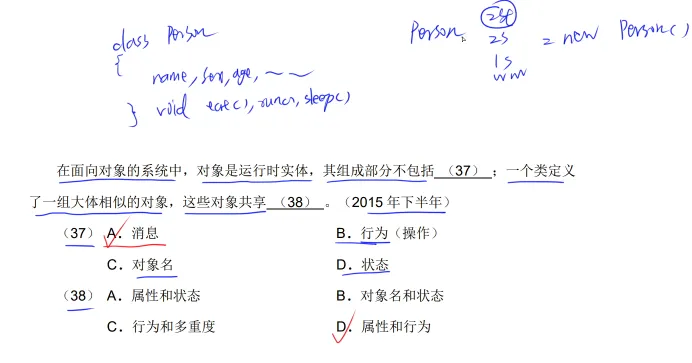

![image](https://cdn-imagehost.xyzttt.xyz/image/2026/05/12/p7kls4.webp)

共享行为和属性，但是具体的属性值一不一样就不一定了

![image](https://cdn-imagehost.xyzttt.xyz/image/2026/05/12/p8vlw7.webp)
状态就是属性，属性比如姓名年龄等是静态的，他们的值是动态的。
所以对象的状态标识了该对象的所有属性

---
# 方法重载
![image](https://cdn-imagehost.xyzttt.xyz/image/2026/05/12/pacvmo.webp)

```java
public void sum(int a, int b)
{
	System.out.println(a + b);
}

//第一种方法重载的方式：方法名相同、参数个数不同
public void sum(int a, int b, int c)
{
	System.out.println(a + b + c);
}

//第二种方法重载的方式：方法名相同、参数类型不同
public void sum(int a, double b)
{
	System.out.println(a + b);
}

public void sum(int a, float b)
{
	System.out.println(a + b);
}
// 用第三种方法重载的方式：方法名相同、参数类型顺序不同
public void sum(float b, int a)
{
	System.out.println(a + b);
}

public static void main(String[] args)
{
	Test t = new Test();

	t.sum(b:3.14f, a:1); // 有 f 单精度
	t.sum(a:1, b:3.24f);
	t.sum(a:2, b:3.34);
	t.sum(a:4, b:5, c:6);
}
```

---
#封装
一个对象把属性和行为封装为一个整体。
封装是一种信息隐蔽技术。

例子：
电视机（对象）把 边框（属性）、屏幕（属性）、开关机（属性）、增大音量（行为）封装成一个整体（都在一个电视机里）。把这些信息（属性和行为）就都隐蔽了，封装后会提供一个简单的操作入口（遥控器）
把复杂的一面隐藏起来，把简单的一面给你。

封装的目的是使对象的使用者和生产者分离，使对象的定义和实现分开。
生产者：电视厂商、使用者：你。

从程序设计者来看：对象是一个程序模块；从厂商来看，电视机就是一个程序模块，把这个模块实现相应的功能
从用户来看：对象为他们提供了所希望的行为。从用户来看，就看电视、开关机、看新闻联播。

在对象内的操作通常称为方法

```java
public class Person{
	public String name; // 公有属性
	public int age; // 公有属性
	// 但是这样的属性还是直接暴露在外面

//行为：吃饭
	public void eat(){
		System.out.println("吃饭");
	}

	//行为：跑步
	public void rum(){
		System.out.println("跑步");
	}

	//行为：睡觉
	public void sleep(){

		System.out.println("睡觉");
	}
}

// 把 类 实例化：
public class Main{
	public sratic void main(String[] args){
		Person zst = new Person();

		zst.name = "张三"; // 可以直接赋值
		zst.age = "20";
		//但是这样直接赋值可能会造成意外的修改,所以需要封装

		//访问属性和方法：
		zst.eat(); //不需要知道方法里面有什么，调用方法名就好
		zst.rum();
		zst.sleep();//这些已经是封装过了
	}
}
```

Private String name;
	Private int age;

```java
public class Person{
	private String name;
	private int age;
	// 把公有的修饰符改为私有的
	// 改为 私有的之后，只能在当前的这个类中访问了，比如跑步、睡觉等中加一下谁在睡觉 谁在跑步等

// 但是只能在这个类中访问的话，就没办法获取和修改其属性值了，所以就需要 set、get 方法

	//set 方法：
	public void setName(String name){
	// 提供这个接口肯定是一个公有的接口，
	// 设置一个属性，所以返回值肯定是空的，
	// 设置属性，属性的第一个字母要大写，
	// 需要参数，因为要接收用户的修改。
	// 参数的类型和参数名和属性一样

		this.name = name; // 谁调用这个接口（方法）谁就是当前对象
		// 对象的属性 等于 形参的名字
		// 但如果是 name = name 就是分配给自己，没有把值赋值过去，因为就近原则，形参的 name 和成员变量的 name 是一样的。
		// 所以会在赋值号的左边加一个 this，当前对象的意思。
		// 所以就可以通过对象名.属性，就可以把对象的属性赋值成右边的形参了，也就是把右边的形参赋值给左边的属性

	}

	public void setAge(int age){
		if(age >= 0 && age <= 150) // 也可以做一些判断，满足条件可以赋值
			this.age = age;
	}

	// get 方法：
	public String getName(){
		// get 获取，需要有返回值。那么就要跟姓名的类型是一样的
		// 返回属性就可以了，没有形参
		return name;
	}

	public int getAge(){
		return age;
	}


	//行为：吃饭
	public void eat(){
		System.out.println(name + " " + age + "吃饭");
	}

	//行为：跑步
	public void rum(){
		System.out.println(name + " " + age + "跑步");
	}

	//行为：睡觉
	public void sleep(){
		System.out.println(name + " " + age + "睡觉");
	}
}

// 把 类 实例化：
public class Main{
	public sratic void main(String[] args){
		Person zst = new Person();

		// zst.name = "张三";
		// zst.age = "20";
		//从上面的 public 改为 private 后，如果直接修改会报错，因为已经访问不到这两个属性了

		zst.setName("张三");
		//zst 调用 setName 这个方法
		//zst.name = "张三";
		zst.setAge(20);

		//访问属性和方法：
		zst.eat(); //不需要知道方法里面有什么，调用方法名就好
		zst.rum();
		zst.sleep();//这些已经是封装过了
	}
}
```

这样 上面的运行结果：
![image](https://cdn-imagehost.xyzttt.xyz/image/2026/05/12/qpoac8.webp)
