【软考】关系范式、数据库设计步骤、E-R 模型

# 关系模式的范式
候选码：属性，可以决定 U 的所有属性。最小属性组
候选码中包含的属性是主属性，

判断范式：把候选码抽出来

范式：
关系数据库中的关系必须满足一定的规范化要求，对于不同的规范化程度可用范式来衡量，范式是符合某一种级别的关系模式的集合，是衡量关系模式规范化程度的标准。
1NF、2NF、3NF、BCNF、4NF、5NF

满足最低要求的：1NF，第一范式。在 1NF 的基础上进一步满足一些要求的是 2NF，以此类推
![image](https://cdn-imagehost.xyzttt.xyz/image/2026/05/11/mb6191.webp)

![image](https://cdn-imagehost.xyzttt.xyz/image/2026/05/11/mba55h.webp)

---
## 第一范式 1NF
设 R 是一个关系模式，R 属于第一范式当且仅当 R 中每一个属性 A 的值域只包含原子项，即不可分割的数据项

不满足第一范式：
![image](https://cdn-imagehost.xyzttt.xyz/image/2026/05/11/me9zdr.webp)
改为符合第一范式的：
![image](https://cdn-imagehost.xyzttt.xyz/image/2026/05/11/mf08u4.webp)

就是里面的每一项都不可再分了，就满足第一范式了

第一范式不能排除数据冗余和更新异常等问题，因为其中可能存在部分函数依赖

第一范式想要变成第二范式，就要搞定 函数依赖的问题

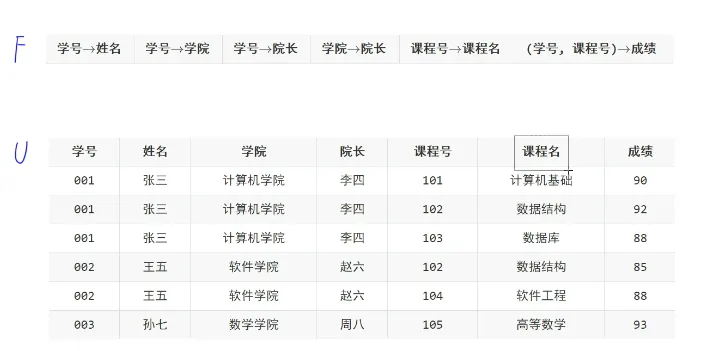

例子：
![image](https://cdn-imagehost.xyzttt.xyz/image/2026/05/11/n5lixt.webp)

这个例子存在数据冗余的问题：学号、姓名、学院、院长，他选了多少门课，数据就会重复多少次

更新异常：
修改异常：基于数据冗余引出的问题，如果想修改 张三的姓名，就要修改他所有对应的数据。可能会引起修改不一致的问题
插入异常：本来可以插入的数据，现在插入不了。不能通过单一的属性决定。要通过具体的学号和课程号唯一标识一条记录。
删除异常：删一个课程，会把相关的学院 信息等都删掉，就是把不该删除的一起给删掉了

---
## 第二范式
![image](https://cdn-imagehost.xyzttt.xyz/image/2026/05/11/ndkho4.webp)

R是第二范式，他必须是一个 第一范式，且 **每个非主属性** 都 **完全函数依赖** 于候选码

（学号，课程号）起名为 K，K-->成绩，学号 课程号是主属性

所以 只有成绩满足条件：完全依赖于候选码，那么问题就找到了。
所以要把关系做分解

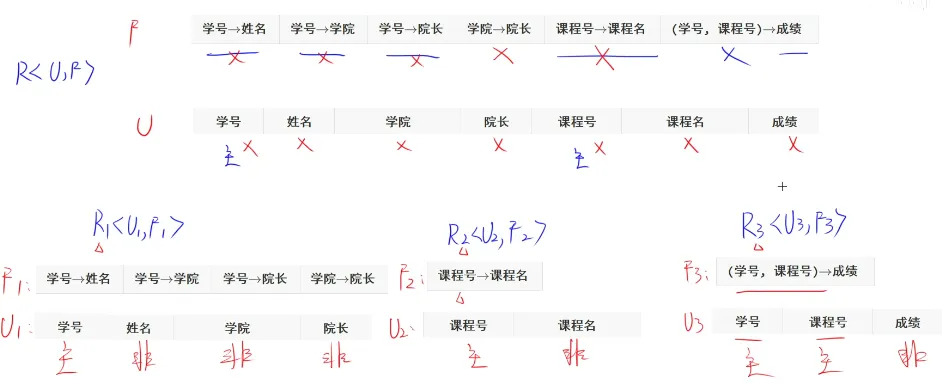

关系模式的分解：
要使分解有意义，起码的要求是后者不能丢失前者的信息

![image](https://cdn-imagehost.xyzttt.xyz/image/2026/05/11/o3p4e4.webp)
以上满足 2NF，但是有 传递函数依赖

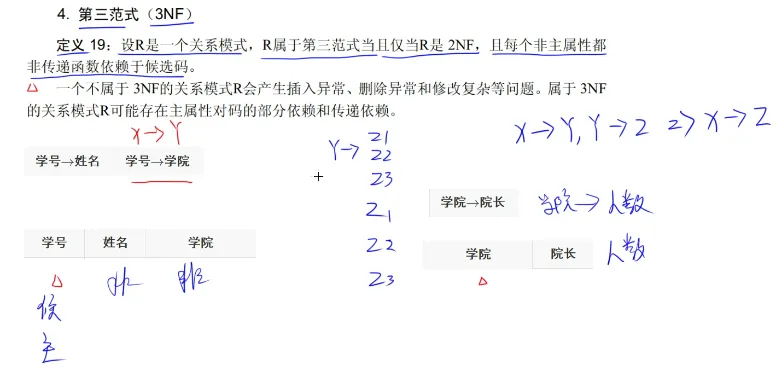

## 3NF
每个非主属性都非传递函数依赖于候选码

上面的例子，可以把 学号 --> 院长 这个函数依赖舍弃掉，因为他是一个传递函数依赖

![image](https://cdn-imagehost.xyzttt.xyz/image/2026/05/11/p416a1.webp)

![image](https://cdn-imagehost.xyzttt.xyz/image/2026/05/11/p8nlbo.webp)

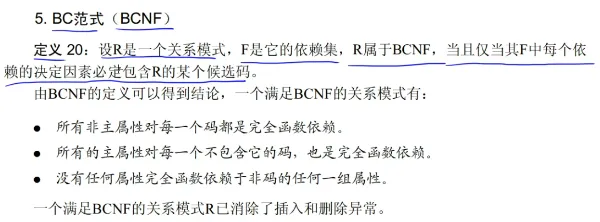

## BC 范式 BCNF
![image](https://cdn-imagehost.xyzttt.xyz/image/2026/05/11/qps478.webp)

---
# 数据库设计步骤
- 用户需求分析：收集用户需求，确定系统边界
- 概念设计：概念结构设计 / 概念模型设计，把用户需求和用户边界描述出来 E-R 方法
- 逻辑设计：逻辑结构设计阶段，转换成 关系模式，再进行规范化操作，尽量达到 第三范式或 BC 范式
- 物理设计：逻辑模型在计算机中的具体实现方案
- 数据库实施阶段
- 数据库运行、维护阶段

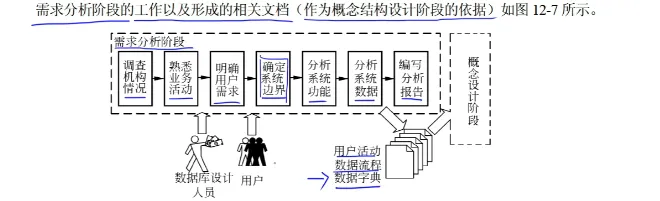

需求分析阶段
逻辑设计是以需求分析的结果为依据
![image](https://cdn-imagehost.xyzttt.xyz/image/2026/05/11/qy0dp3.webp)

建立 需求说明文档、数据字典、数据流程图

---
# E-R 模型
实体，矩形，框内是实体名字
联系，菱形，框内是联系名字，比如，属于。无向边分别与有关实体连接起来，旁边标注联系的类型（1:1、1：n、m:m）
